Tài liệu hướng dẫn cài đặt biến tần Isuna giúp bạn hiểu và sử dụng một cách chính xác. Vui lòng cài đặt ứng dụng ESS LINK vào điện thoại và kết nối với biến tần Isuna trước khi cài đặt.
1. Thiết lập Chế độ Làm việc
Biến tần Isuna có nhiều lựa chọn chế độ làm việc như “ chế độ tự sử dụng”, “ chế độ sạc xả theo thời gian”, chế độ dự phòng”, chế độ ưu tiên xuất điện lên lưới” “ chế độ ưu tiền sạc từ PV” …
Thông thường với những ứng dụng trong dân dụng bạn nên đặt ở chế độ tự sử dụng – “Self- Use Mode”.

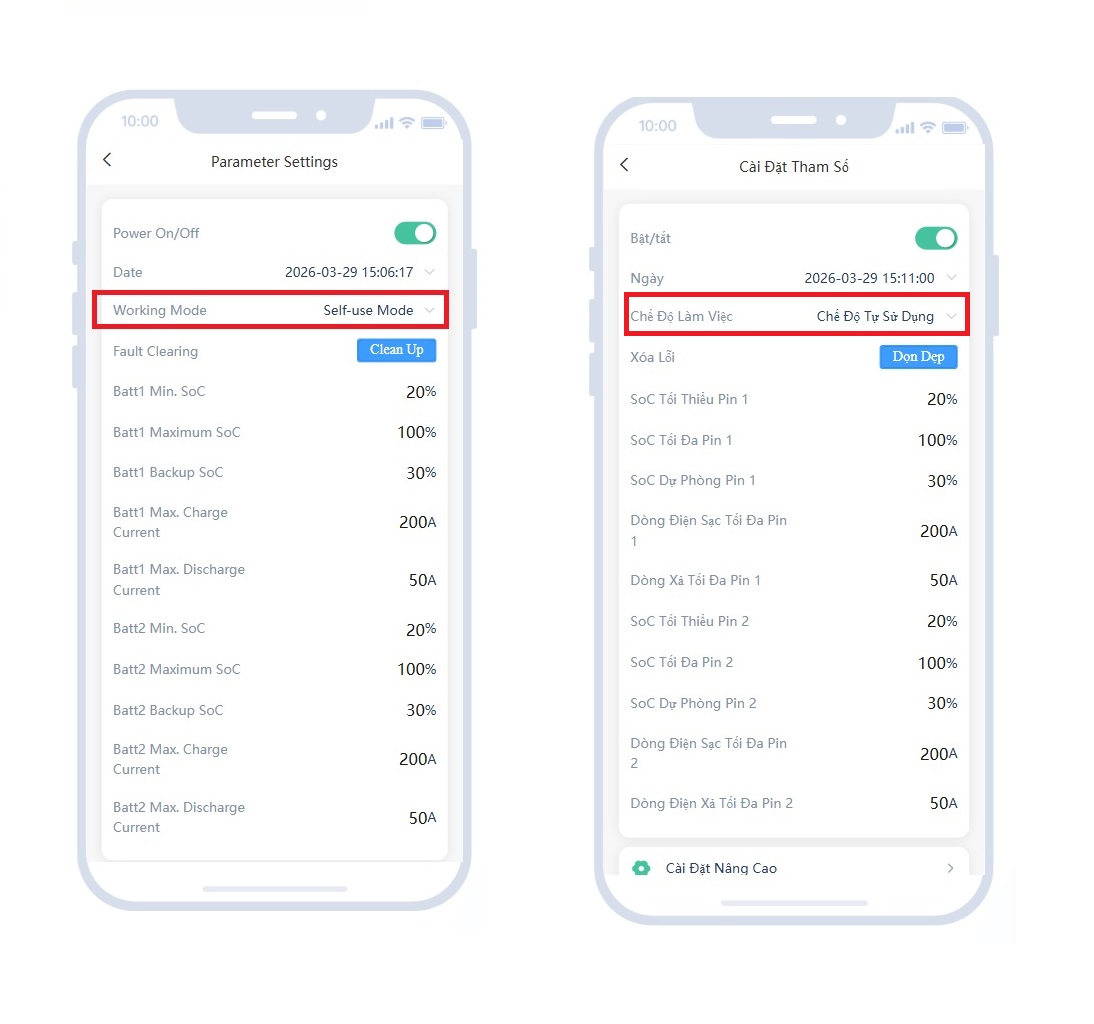

Cài đặt chế độ tự sử dụng: Self- Use Mode
Ứng dụng là ngôn ngữ tiếng Anh bạn cài đặt biến tần Isuna theo hướng dẫn sau:
ESS Link > Admin > Setup > Working Mode > Self- Use Mode
Với tiếng Việt bạn đi theo hướng dẫn bên dưới:
Ứng dụng > Quản trị viên > Cài đặt > Chế độ làm việc > Chế độ tự sử dụng
Vui lòng tham khảo hướng dẫn cài đặt chi tiết các chế độ hoạt động của biến tần Isuna
Cài đặt ngày tháng cho biến tần Isuna
Nhấp vào ngày “ Date” và hộp Cài đặt sẽ hiện ra.
Ứng dụng sẽ tự động nhận diện ngày hiện tại, hãy nhấp vào Xác nhận.
2. Cài đặt pin lưu trữ
Với biến tần Isuna một số dòng hỗ trợ hai cổng pin hoạt động độc lập, quản lý 2 BMS riêng để hỗ trợ khách hàng nâng cấp pin mới, pin cũ và pin khác thương hiệu khác dung lượng.
App > Admin > Setup
Cài đặt thông số cở bản của pin lưu trữ 1
Bạn đặt: SOC tối thiểu, SOC tối đa và SOC dự phòng của pin lưu trữ 1.
Sau đó cài đặt dòng sạc tối đa, dòng xả tối đa của pin lưu trữ 1.
Cài đặt thông số cở bản của pin lưu trữ 2
Bạn đặt: SOC tối thiểu, SOC tối đa và SOC dự phòng của pin lưu trữ 2.
Sau đó cài đặt dòng sạc tối đa, dòng xả tối đa của pin lưu trữ 2.
Cài đặt chuyên sâu pin lưu trữ

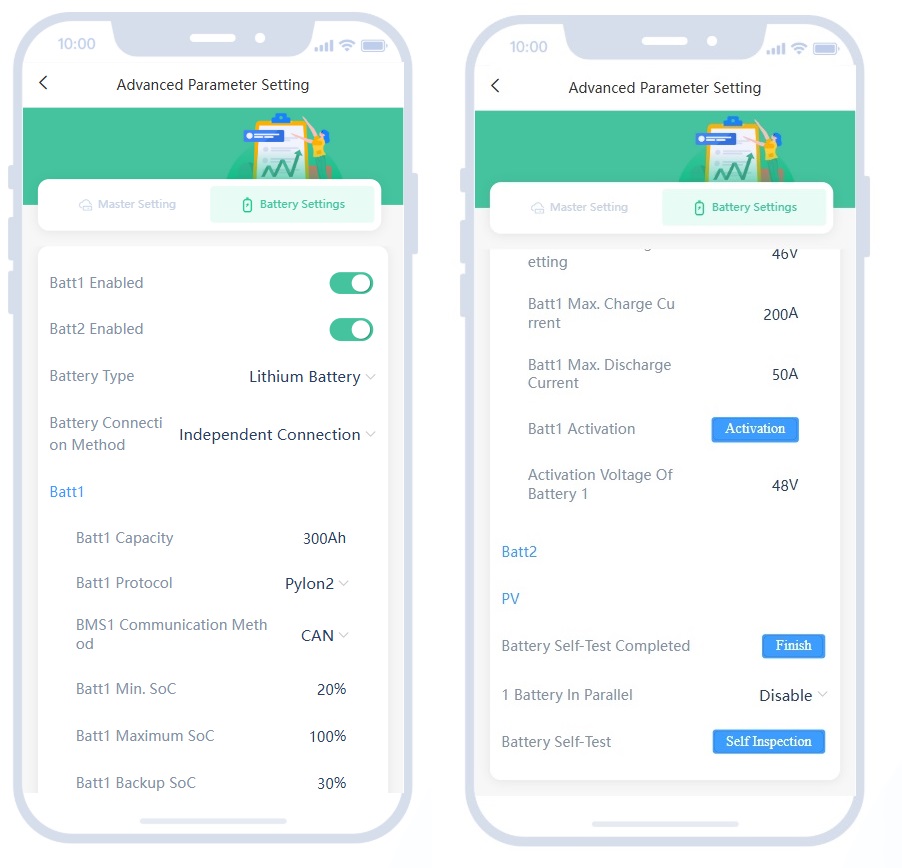

App > Admin > Setup> Advanced Settings > Battery Settings
Bạn kích hoạt Pin lưu trữ 1 “Batt1 Enabled”
Nếu bạn kết nối pin lưu trữ thứ 2 vào công pin lưu trữ còn lại của biến tần, thì bạn kích hoạt thêm pin lưu trữ thứ 2 “Batt2 Enabled”
- Chọn theo loại pin thực tế được kết nối “Battery Type” thông thường là Lithium Battery
- Chọn phương thức kết nối pin “Battery Connection Method” mặc định là kết nối độc lập “Independent Connection“
- Khai báo dung lượng pin lưu trữ “Batt1 Capacity”
- Giao thức biến tần với pin lưu trữ “ Batt1 Protocol” mặc định là Pylon, Chọn các giao thức khác từ danh sách, những pin thông dụng sử dụng giao thức “Pylon2” để kết nối với biến tần Isuna.
- “ BMS1 communication Method” Khai báo phương thức giao tiếp BMS1 giữa biến tần Isuna và pin lưu trữ: Chọn CAN hoặc RS485.
- Cài đặt SOC tối thiểu, SOC tối đa và SOC dự phòng giống như phần cài đạt pin cơ bản.
- Cài đặt độ trễ xả của pin “Batt1 Discharge Hysteresis”, khi pin ngừng xả sau khi đạt đến mức SOC tối thiểu, nó cần được sạc đến mức SOC tối thiểu đã thiết lập cộng với giá trị độ trễ xả trước khi có thể tiếp tục xả. Phạm vi thiết lập của giá trị độ trễ xả là 5%-50%.
Thiết lập này nhằm ngăn pin chuyển đổi giữa sạc và xả thường xuyên, điều này sẽ ảnh hưởng đến tuổi thọ pin.
Ví dụ
Khi có điện lưới pin được sạc lên 100%, sau đó xả về ngưỡng SoC dự phòng 30%.
Khi mất điện lưới pin được xả về ngưỡng SoC min là 20%, nếu không có điện lưới và điện từ tấm pin mặt trời xuống thì biến tần Isuna chưa thể cấp điện ra cho tải hoạt động.
Khi có điện lưới hoặc điện từ tấm pin sạc cho pin lưu trữ lên đến mức SoC trễ xả của pin là 50% = 20% + 30% khi này biến tần sẽ xả pin trở lại để cung cấp điện cho tải.
- “Batt1 Activation” khôi phục pin lưu trữ đã xả quá mức bằng cách sạc chậm từ pin mặt trời hoặc điện lưới.
- “1 Battery In Parallet” Cấu hình này phù hợp với các dòng Isuna có hai cổng pin riêng biệt. Nếu khách hàng chỉ có một cục pin được kết nối vào một cổng của biến tần Isuna, công suất đầu vào tối đa của pin chỉ bằng một nửa công suất của biến tần.
Để đạt được công suất tối đa của biến tần, có thể kết nối một cục pin song song với hai cổng pin của biến tần, sơ đồ như sau:
3. Cài đặt biến tần Isuna mục tổng quan

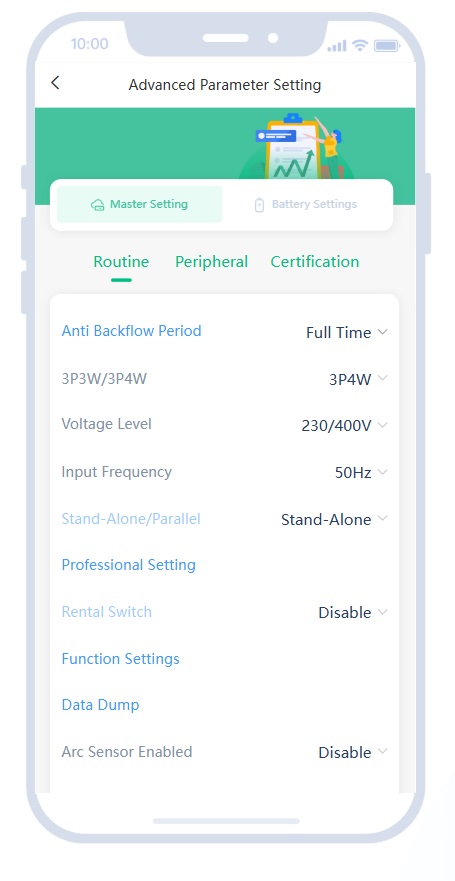

App > Admin > Setup> Advanced Settings > Master Setting > Routine
- Cài đặt [Anti-backflow Period] để cho phép hoặc ngăn biến tần Isuna điện đẩy lên lưới.
Đặt “Disable” để “Vô hiệu hóa” biến tần cấp điện lên lại lưới điện;
Đặt “Full Time”” để cấm hoàn toàn biến tần Isuan cấp điện trở lại lưới điện;
Đặt “Dayparting” và cấu hình các khoảng thời gian được phép cấp điện lên lưới;
- Đặt mức điện áp “Voltage Level” theo mức điện áp lưới;
- Đặt tần số đầu vào “Input Frequency” theo mức tần số lưới điện.
- Cài đặt biến tần hoạt động độc lập hoặc ghép nối song song nhiều inverter “Stand-Alone/Parallel”.
4. Cài đặt Meter
App > Admin > Setup> Advanced Settings > Master Setting > Peripheral
Cài đặt “Meter” mặc định là “Bật”. Đối với biến tần Isuna 1 pha chọn kiểu meter là ADL200-CT
Phương pháp kết nối đồng hồ đo “Meter Access Method” đặt là ” Grid Side ” với merter ADL200.
5. Xem Dữ liệu
Ở chế độ trực tuyến, thời gian cập nhật biểu đồ là 3 giây, và thời gian làm mới các dữ liệu khác là 20 giây, với độ trễ khác nhau tùy thuộc vào điều kiện mạng.
Dữ liệu hiển thị trên trang chủ ‘Home”là tổng hợp thông tin của tất cả các thiết bị trong hệ thống điện mặt trời. Nhấp vào tên của từng thành phần thiết bị để chuyển đến trang thống kê biểu đồ của từng thiết bị trong nhà máy điện tương ứng, như tấm pin PV, tải nhà, pin lưu trữ và điện lưới.

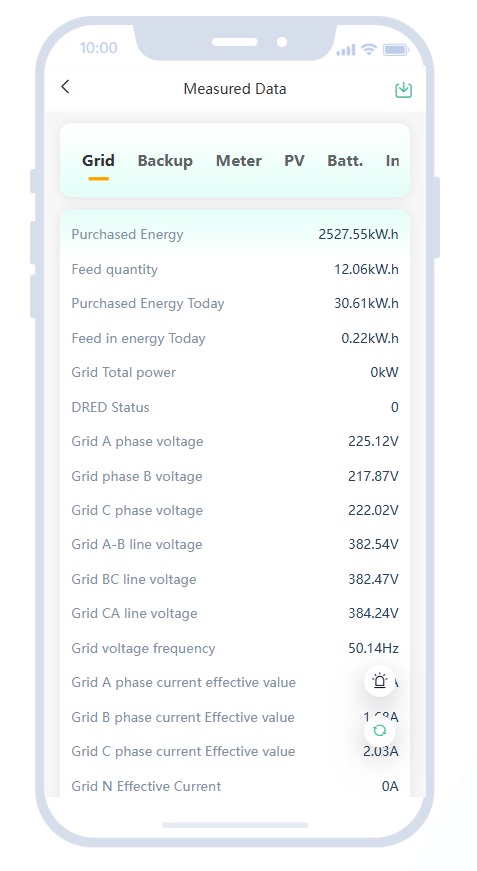

Xem thông tin đo lường
Từ trang chủ (Home), nhấp vào hình biến tần, ở góc bên phải để vào giao diện đo lường dự liệu, nơi có thể giám sát lưới điện, tải dự phòng, meter, tấm pin, pin lưu trữ, biến tần, máy phát điện, gỡ lỗi và các thông tin liên quan khác.
